一、检测内容及要求



检测内容：

       最大尺寸长25mm*宽11mm*高2mm的产品的外观检测

序号	检测位置	检测方式	是否可检
1	尺寸	正光检测	可检
2	外观	背光检测	可检
3
4	特征过多，详情请参照沟通表

二、设备组成及主要机构



设备型号：SP-T300非标定制机          外形尺寸：900*800*1850mm

         组成部件清单：

序号	部件名称	规格型号	数量	备注
1	视觉检测软件	SIPOTEK	1套	数据可上传
2	工业电脑	SIPOTEK定制	1套
3	显示器	PHILIPS  19”液晶显示器	1台
4	工业相机	Barsler工业相机	5套
5	相机调节伺服模组	SIPOTEK定制	5套
6	工业镜头	FA高清光学工业镜头	5套
7	光源	定制光学自适应光源	5套
8	检测平台	专业光学玻璃载台	1套
9	伺服电机	松下·PANASONIC	1套
10	控制系统	SIPOTEK定制	1套
11	PLC运动协作	松下·PANASONIC	1套

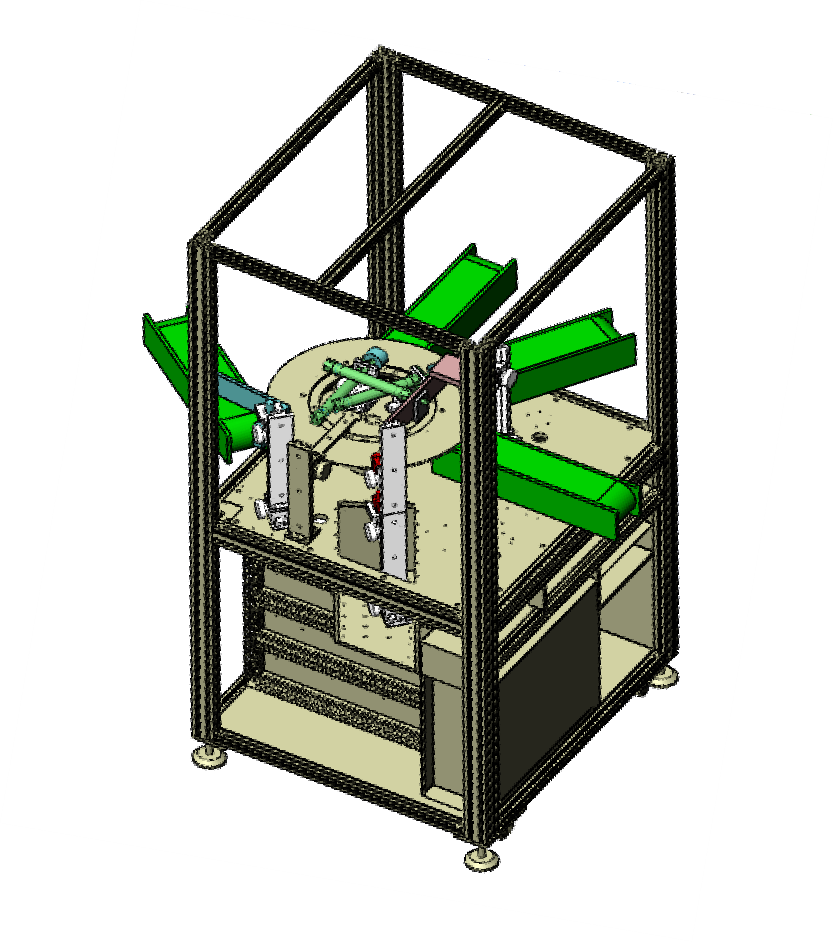

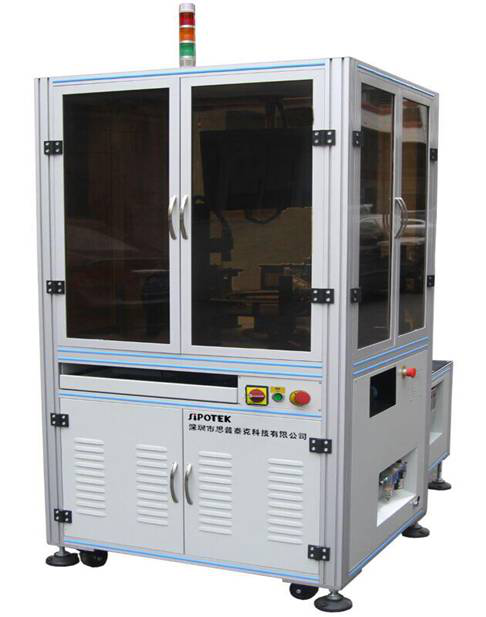

视觉ccd检测自动化设备外观3D立体图

三、样件测试图片:
底部正光检测原图：

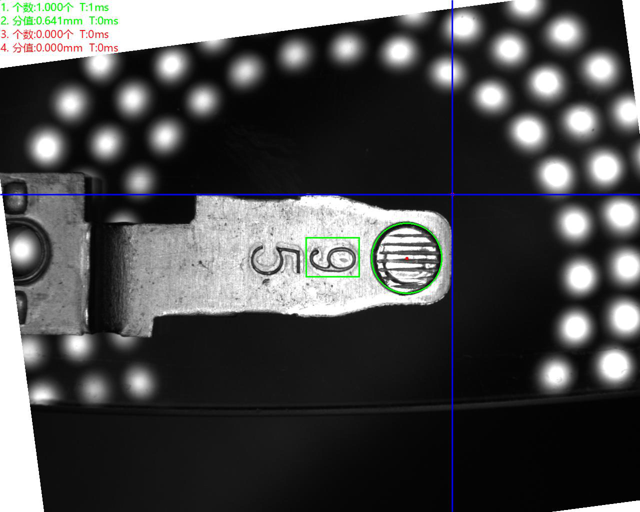

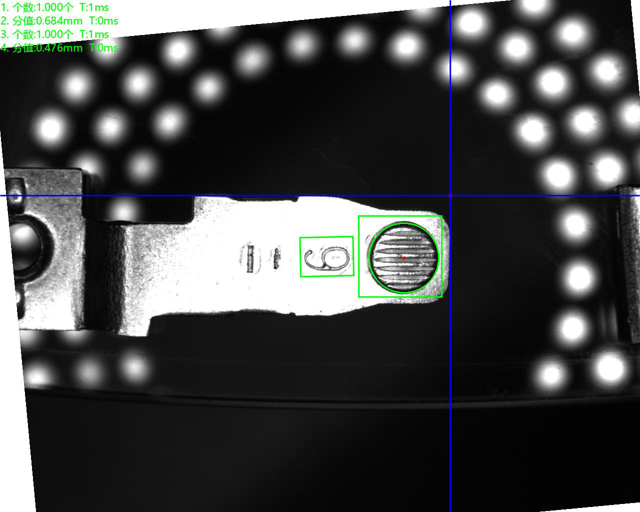

底部正光检测良品分析图：OK

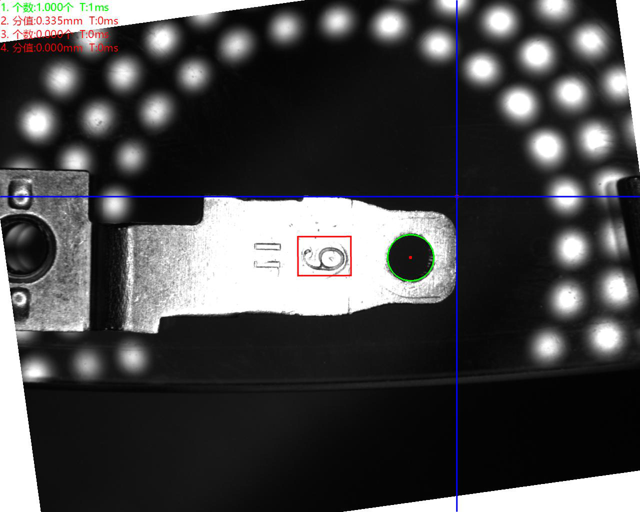

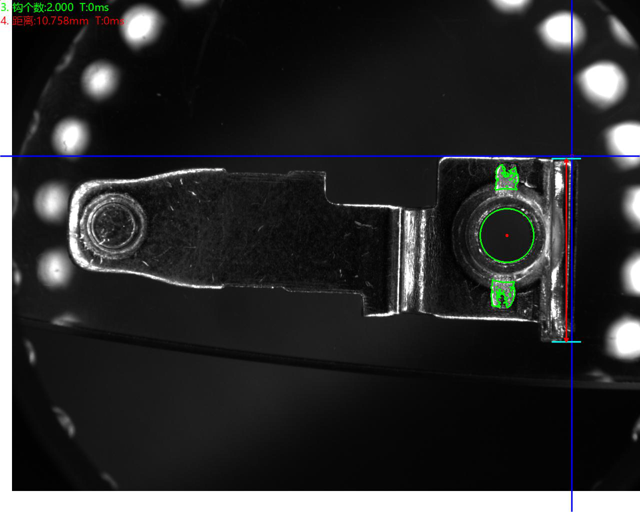

底部正光检测不良品分析图：NG      不良特征： 钉头压伤      分析结果：可检

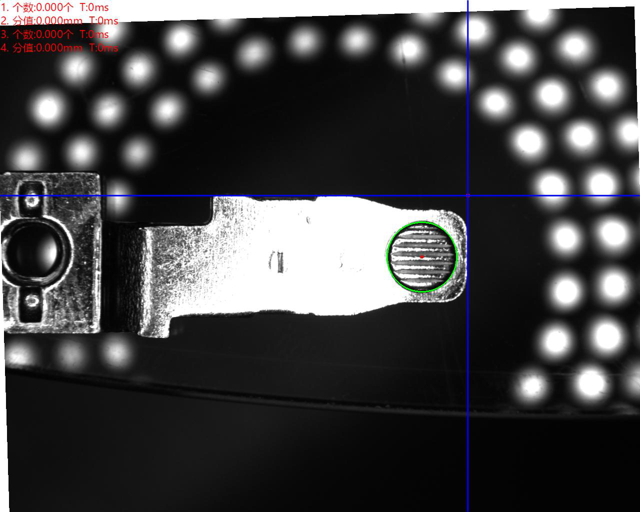

底部正光检测不良品分析图：NG      不良特征： 漏铆      分析结果：可检





底部正光检测不良品分析图：NG      不良特征：字码丢失      分析结果：可检

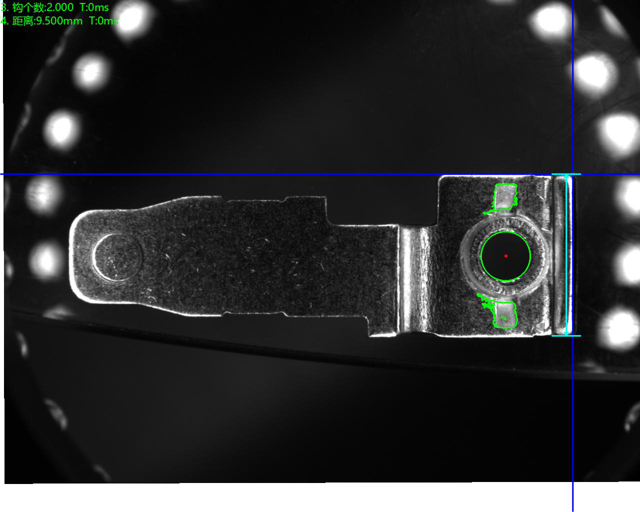

顶部正光检测良品分析图：OK

顶部正光检测不良品分析图：NG      不良特征：缺凸包      分析结果：可检


顶部正光检测不良品分析图：NG      不良特征：尾部多料      分析结果：可检

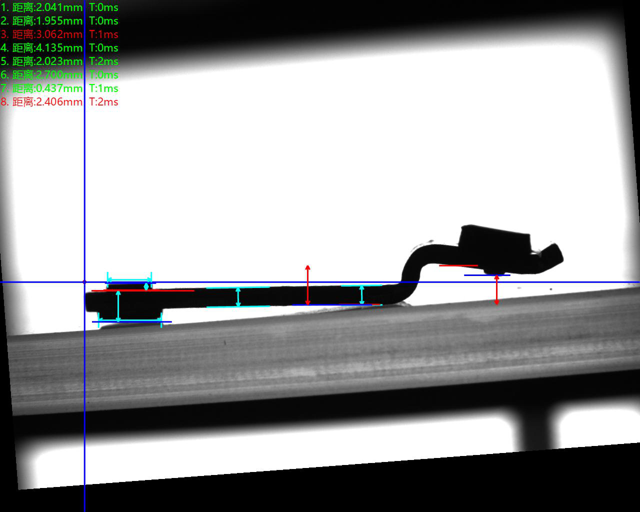

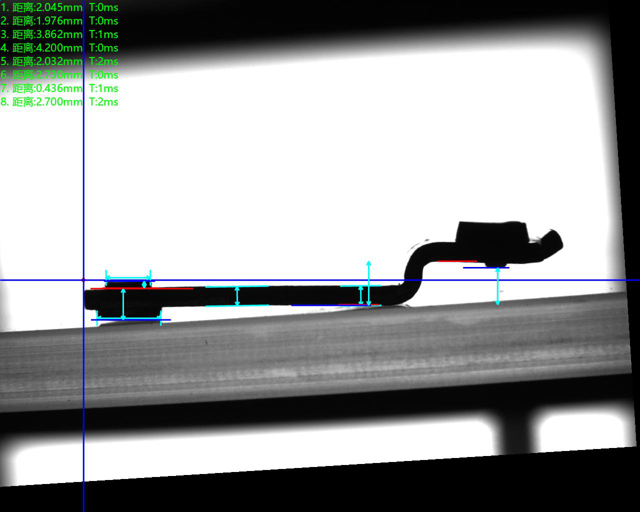

侧面背光检测良品分析图：OK

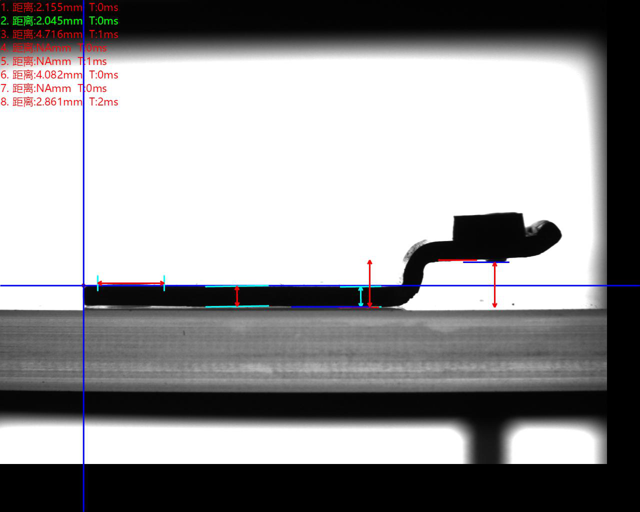

侧面背光检测不良品分析图：NG      不良特征： 毛刺大     分析结果：可检

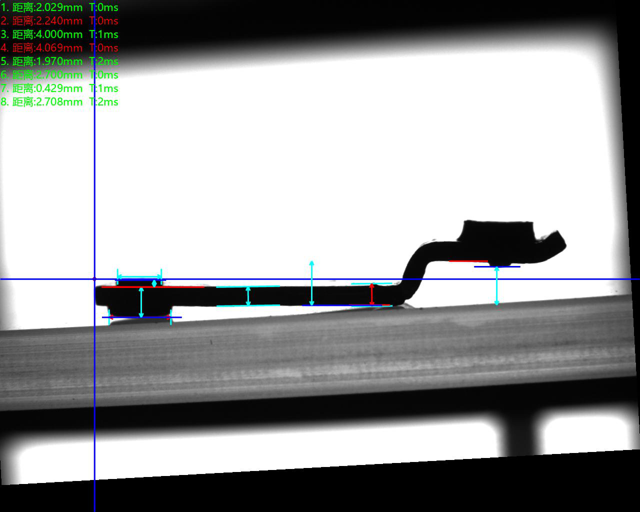

侧面背光检测不良品分析图：NG      不良特征： 铜件变形     分析结果：可检



侧面背光检测不良品分析图：NG      不良特征： 漏铆     分析结果：可检

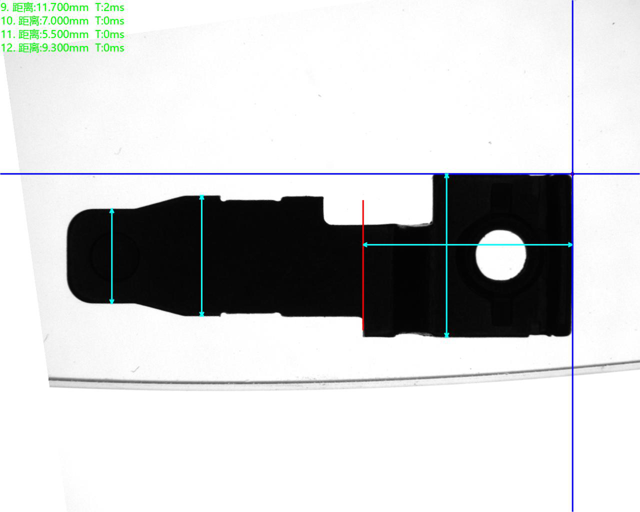

顶部背光检测良品分析图：OK

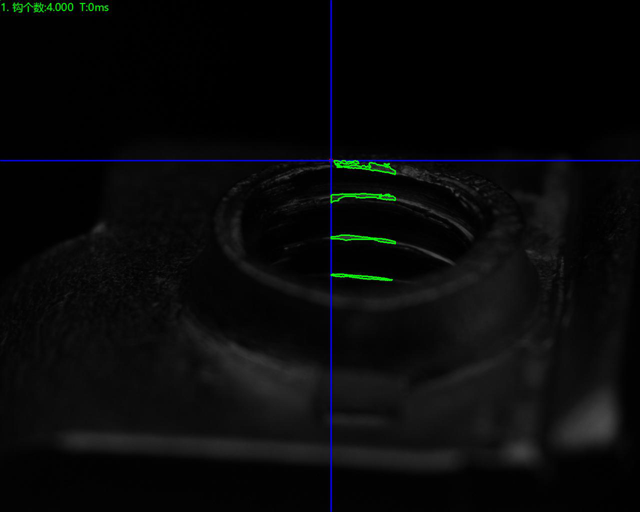

斜面背光检测良品分析图：OK
