一、检测内容及要求
检测内容： 外观、尺寸检测
注明：思普泰克精密零件外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量250件(取决于产品送料速度)。检测准确率：检后良品率≥99.99%。不良品剔除：可针对不良种类进行分拣。
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 毛边、内孔渣渣 | 顶部正光检测 | 可检 |
| 2 | 缺口 | 顶部正光检测 | 可检 |
| 3 | 尺寸内外径检测 | 顶部背光检测 | 可检 |
注明：思普泰克精密零件外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量250件(取决于产品送料速度)。检测准确率：检后良品率≥99.99%。不良品剔除：可针对不良种类进行分拣。

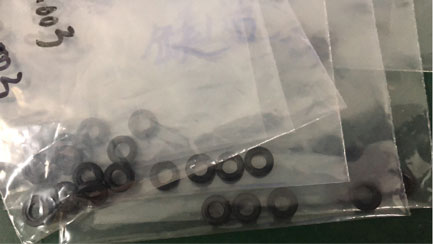

样品图
二、设备组成及主要机构
设备型号：SP-T300 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 名称 | 规格型号 | 单位 | 数量 |
| 1 | 视觉检测软件 | Sipotek | 套 | 1 |
| 2 | 工业电脑 | 研祥sipotek定制 | 套 | 1 |
| 3 | 液晶显示器 | Philips 19” | 台 | 1 |
| 4 | 工业相机 | Basler acA1300-60gm | 台 | 3 |
| 5 | 工业镜头 | FA工业镜头 500w像素 | 台 | 2 |
| 6 | 工业镜头 | 定焦远心镜头 500w像素 | 台 | 1 |
| 7 | 玻璃转盘 | 无色光学玻璃 | 件 | 1 |
| 8 | 电磁阀 | MAC两位三通电磁阀 | 套 | 1 |
| 9 | 伺服电机 | 松下 MHMF042L1U2M | 套 | 1 |
| 10 | 振动盘及上料机构 | Sipotek定制 | 套 | 1 |
| 11 | 振动柜 | Sipotek定制 | 套 | 1 |

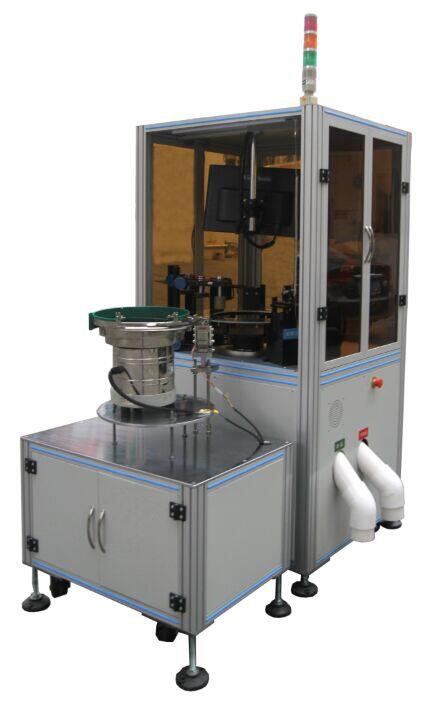

设备外观图
三、样件测试图片:

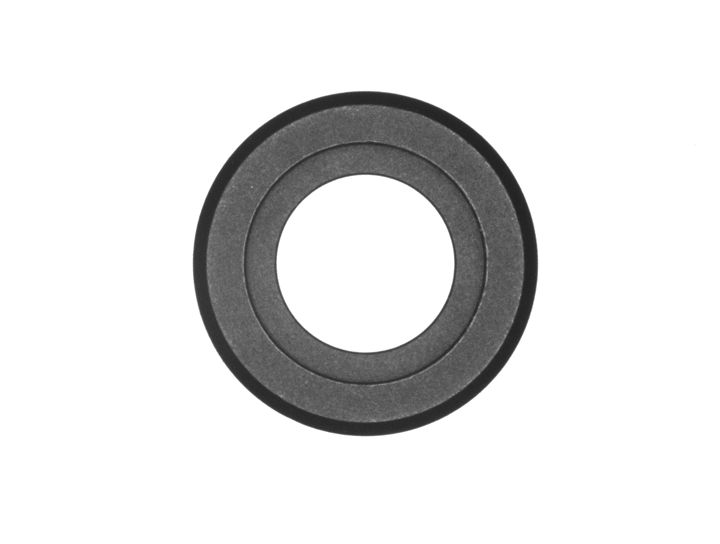

低部正光检测原图：
低部正光检测原图：
底部正光检测分析图：OK
底部正光检测不良品分析图：NG 不良特征：孔内渣渣 分析结果：可检
底部正光检测不良品分析图：NG 不良特征：缺口 分析结果：可检
底部正光检测不良品分析图：NG 不良特征：毛边 分析结果：可检
底部正光检测不良品分析图：NG 不良特征：缺口 分析结果：可检
底部正光检测不良品分析图：NG 不良特征：毛边 分析结果：可检

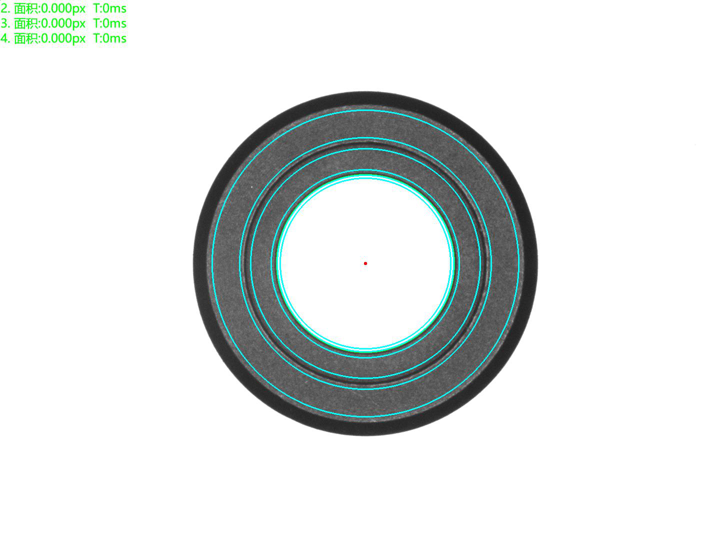

顶部正光检测分析图：OK

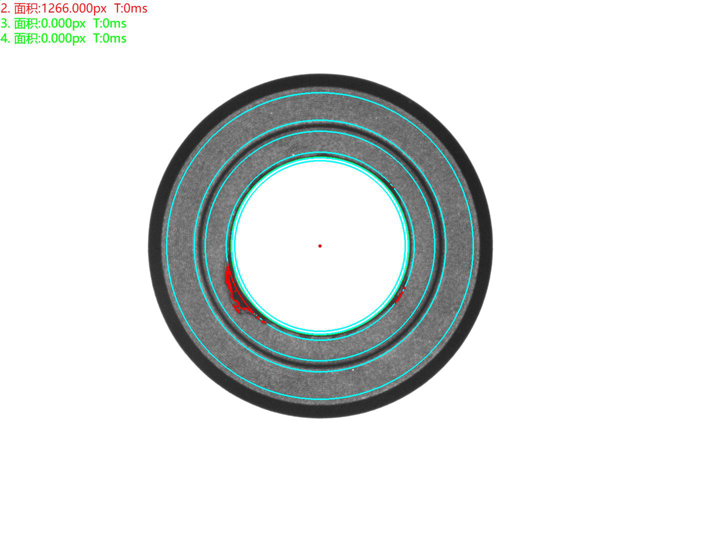

顶部正光检测不良品分析图：NG 不良特征：孔内渣渣 分析结果：可检

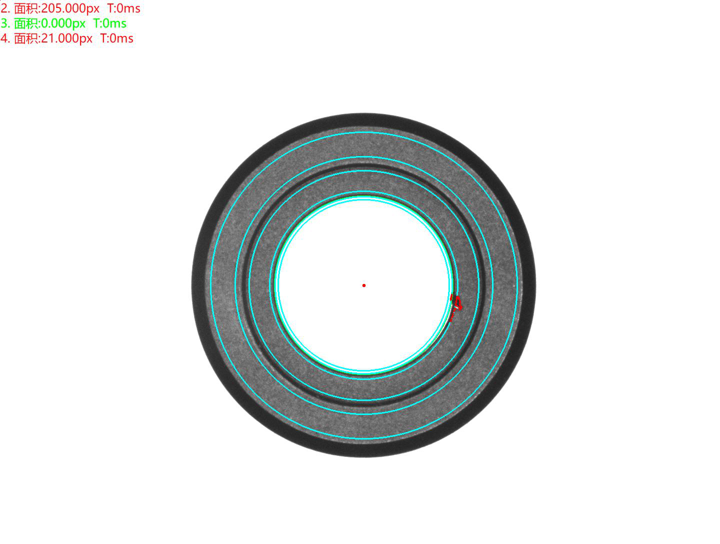

顶部正光检测不良品分析图：NG 不良特征：缺口 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征：毛边 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征：缺口 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征：毛边 分析结果：可检

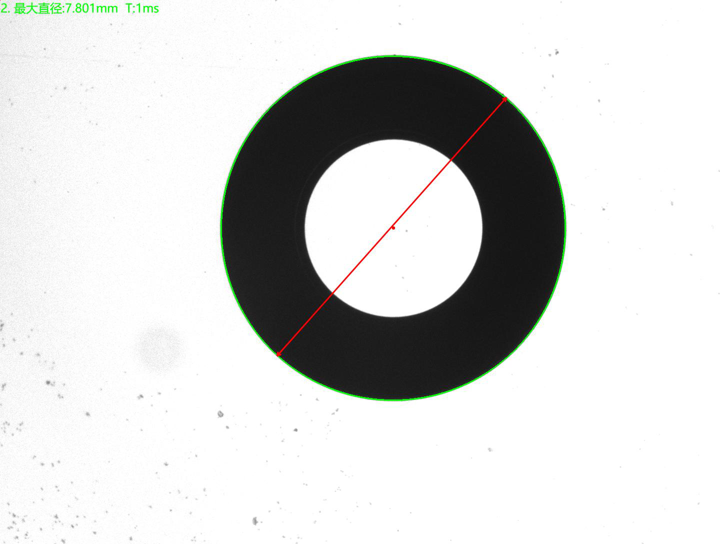

顶部背光检测分析图：OK

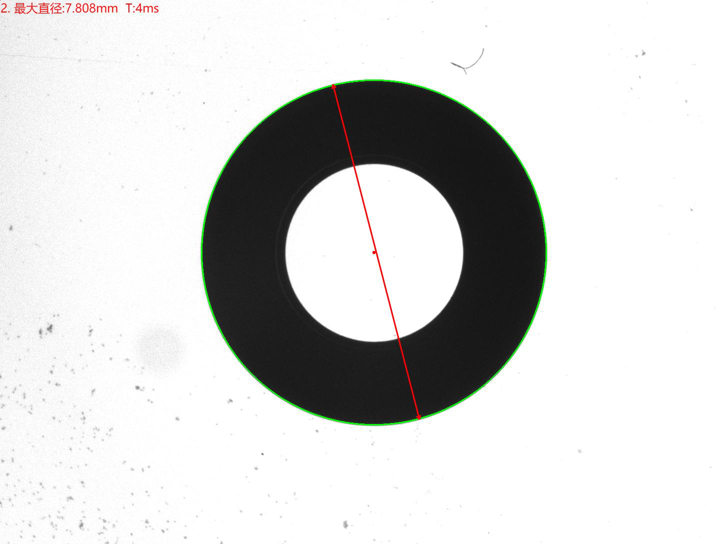

顶部背光检测不良品分析图：NG 不良特征：尺寸不良 分析结果：可检
四、精密零件外观检测设备安装要求:
四、精密零件外观检测设备安装要求:
设备放置的检测空间: 在流水线外单独安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
